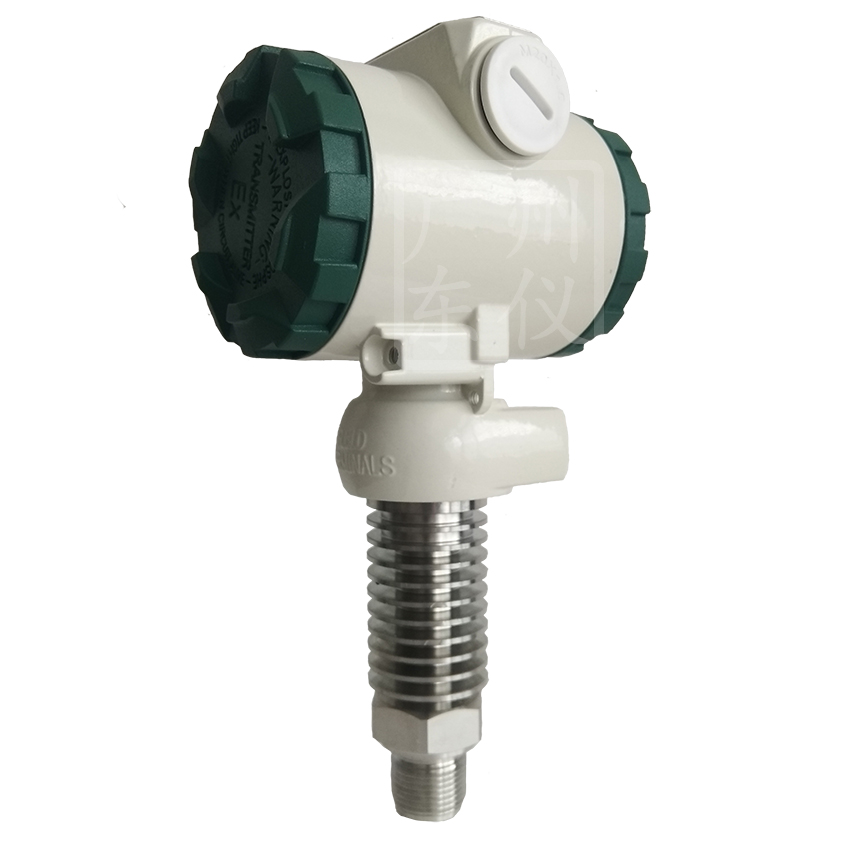

一、产品概述
本公司生产的压力变送器是采用先进的压阻传感技术。自行研发的高集成、多功能数字化、智能变送器,采用成熟可靠的传感器技术,并结合单片机技术和传感器数字转换技术精心设计而成。核心控制器采用了十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。壳体压铸铝设计,可于恶劣的工业环境,长期稳定好,经济可靠,应用广泛。
二、工作原理
压力传感器是在单晶硅片上扩散一个惠斯通电桥,被测介质(气体或液体)施压使桥壁电阻值发生变化(压阻效应),产生一个差动电压信号 。此信号经专用放大器,将量程相对应的信号转化成标准模拟信号或数字信号。
三、产品特点
- 采用高灵敏扩散硅压力敏感元件和先进的膜片隔离技术
- 放大电路采用高度芯片,宽电压供电
- 结构小巧、安装方便
- 抗干扰设计、抗干扰能力强、防雷击
- 反向和过压保护、限流保护
- 精度高、稳定性好、响应速度快、耐冲击
四、产品应用
广泛应用于液压、气动、制冷系统、能源、水处理系统、石油、化工、造纸、环保、食品、水利等工业过程压力领域的压力测量
五、技术参数
测量介质
|
气体、液体、油等与接触部分材质相兼容的介质
|
测量范围
|
表压(G)0~100MPa, 最小(0~5)KPa
|
绝压(A)0~100MPa, 最小 (0~5)KPa
|
负压(B)-100KPa~100MPa, 最小(-0.05~0.5 )KPa
|
精度等级
|
0.1%F.S 、0.2%F.S 、0.5%F.S
|
过载能力
|
2倍满量程
|
长期稳定性
|
±0.1%F.S/年
|
温度漂移
|
±0.01%F.S/℃
|
供电电源
|
12~30VDC(建议24VDC)
|
输出信号
|
4~20mA、0~20mA、1~5V、0~10V、RS485(MODBUS协议)或指定
|
介质温度
|
-40~80℃(选装散热片最高可到250℃)
|
补偿温度
|
-30~70 ℃
|
环境温度
|
-30~70℃(非结露)
|
过程连接
|
M20*1.5、G1/2、法兰等跟据用户指定
|
显示方式
|
LCD数字显示或无显示
|
按键操作
|
显示型可设置小数点、量程上/下限、单位、清零、恢复出厂设置等
|
传感器材质
|
扩散硅传感器(1Cr18Ni9Ti)、陶瓷传感器
|
接液材质
|
304、316、聚四氟乙稀
|
壳体材质
|
壳体为铸铝
|
电气连接
|
接线端子
|
防护等级
|
IP65
|
