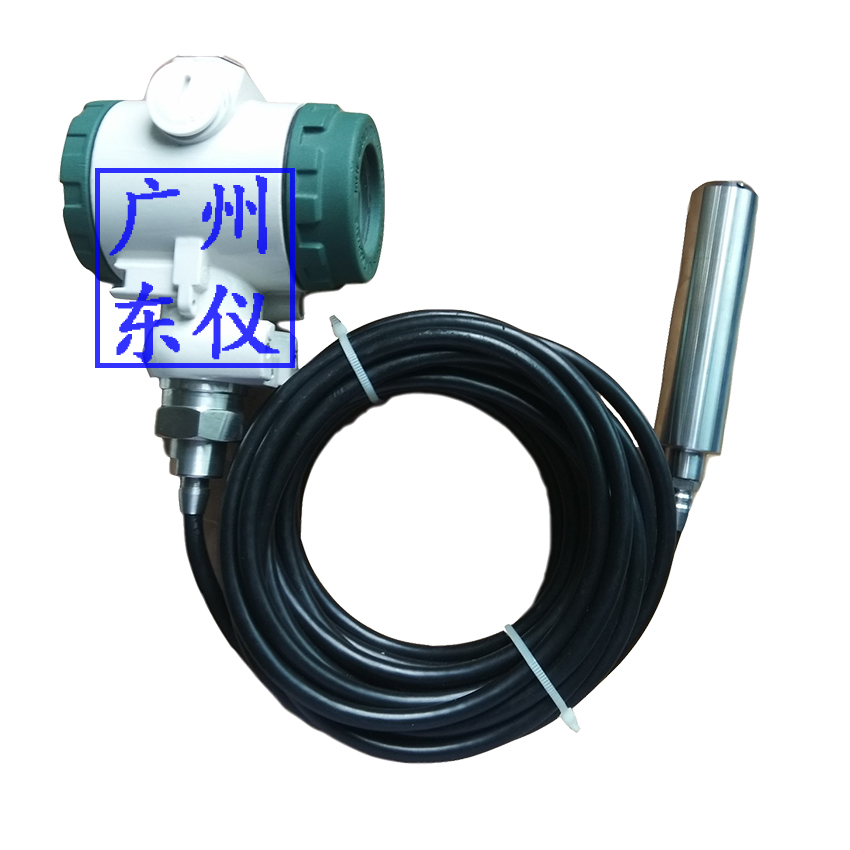

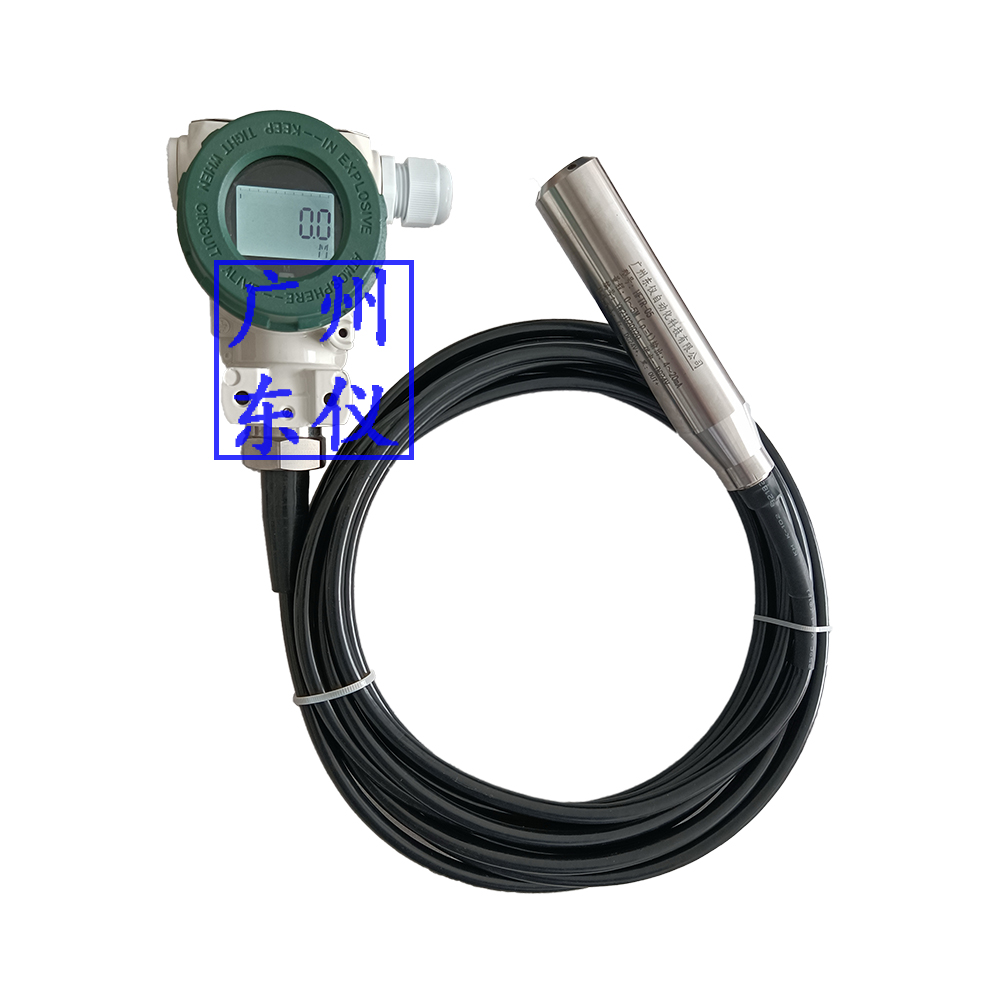

DP61一体投入式液位变送器

产品时间:2021-05-13

简要描述:

DP61一体投入式液位变送器广泛应用于水箱、水池、河流、环保、水利、变频供水、工业过程控制、化工、水处理系统、石油、、造纸、、恒压供水等工业过程液位领域的液位测量

详细介绍

一、产品概述


投入式液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件的压阻效应,当外界液位发生变化时,压力作用在不锈钢隔离膜片上,通过隔离硅油传递到扩散硅压力敏感元件上引起电桥输出电压变化,将液位的静压值转换为电信号,再经过信号处理、温度补偿和线性修正,转化成标准电信号(一般为4~20mA)。该电流信号的变化正比于液位的变化。小尺寸设计,长期稳定好,经济可靠,应用广泛。


二、工作原理


传感器受液面受到的压力公式为. P= ρgh + Po式中:

P :液位计迎液面所受压强(为方便理解,以下统称压力)

ρ :被测液体密度

g :重力加速度(调试时按照9.8)

Po:液面上大气压

h:传感器投入液体的深度

当传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔, 通过线缆导气管将液面上的大气压Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力为:ρgh,通过测取压力P,可以得到液位深度。




三、产品特点


  1. 使用被测介质广泛,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。
  2. 高准确度、高稳定性、线性好,温度稳定性高、响应速度快。
  3. 体积小、重量轻、安装、调试、使用方便
  4. 不锈钢全封闭外壳,防水好。
  5. 压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。
  6. 采用高灵敏扩散硅压力敏感元件和先进的膜片隔离技术
  7. 放大电路采用高度芯片,宽电压供电
  8. 抗干扰设计、抗干扰能力强、防雷击
  9. 反向和过压保护、限流保护
  10. 采用激光打标签,确保产品可溯源


四、产品应用


广泛应用于水箱、水池、河流、环保、水利、变频供水、工业过程控制、化工、水处理系统、石油、、造纸、、恒压供水等工业过程液位领域的液位测量



五、技术参数


测量介质

液体、油等与接触部分材质相兼容的介质

测量范围

0~50M, 最小(0~1M)

精度等级

0.25%F.S 、0.5%F.S

过载能力

2倍满量程

长期稳定性

±0.1%F.S/

温度漂移

±0.01%F.S/℃

供电电源

12~30VDC(建议24VDC)

输出信号

4~20mA、0~20mA、1~5V、0~10V、RS485(MODBUS协议)或指定

介质温度

0~80℃

补偿温度

0~70 ℃

环境温度

-10~70℃(非结露)

过程连接

线缆投入式、螺纹、法兰等跟据用户指定

显示方式

LCD数字显示或无显示

按键操作

显示型可设置小数点、量程上/下限、单位、清零、恢复出厂设置等

传感器材质

扩散硅传感器(1Cr18Ni9Ti)

接液材质

304、316、聚四氟乙稀

壳体材质

分体式壳体为铸铝

电气连接

接线端子、直接电缆引线

防护等级

IP65
