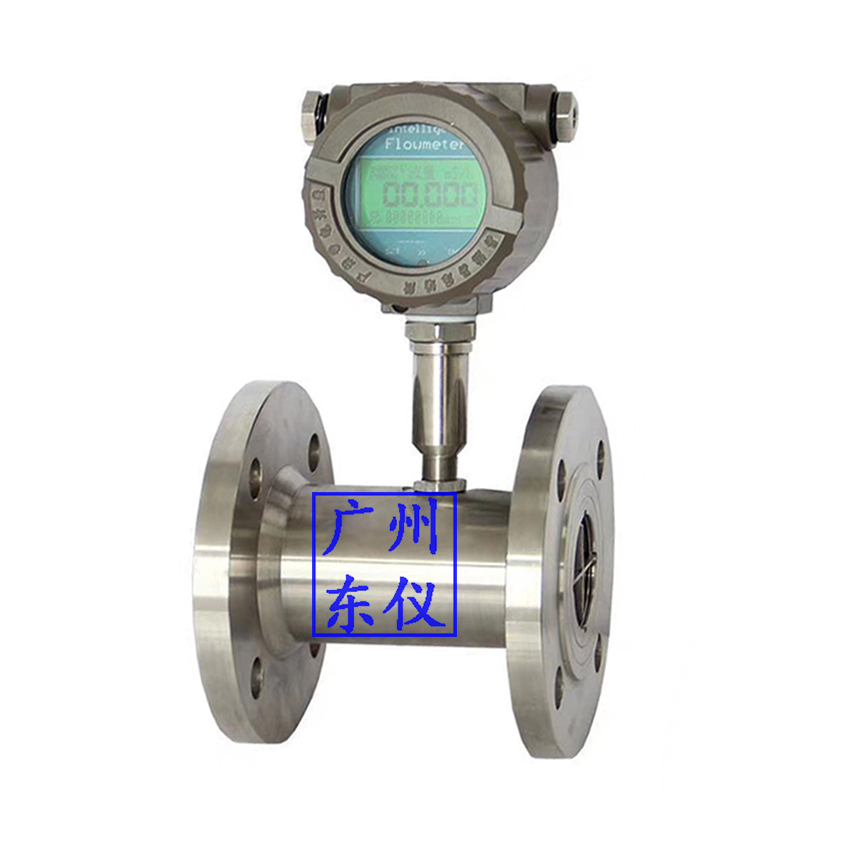

DWL法兰涡轮流量计

一、产品概述

   DWL涡轮流量计是叶轮式流量（流速）计的主要品种，叶轮式流量计还有风速计、水表等。TUF 由传感器和转换显示仪组成，传感器采用多叶片的转子感受流体的平均流速，从而推导出流量或总量。转子的转速（或转数）可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在 1886 年即发布过第一个TUF 专利，1914年的专利认为TUF 的流量与频率有关。美国的第一台 TUF 是在 1938 年开发的，它用于飞机上燃油的流量测量，只是直至二战后因喷气发动机和液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今，它已在石油、化工、科研、国防、计量各部门中获得广泛应用。流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最好的产品，而TUF又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大和可适应高参数等，是其他两类流量计是难以达到的。具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Cr13 及刚玉Al 2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m 2/s的液体，对于运动粘度大于5×10-6m 2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

二、工作原理

涡轮流量传感器结构简单，当被测流体流过传感器时，由于叶轮的叶轮与流身有一定的角度，在流体作用下，叶轮受力具有轮动力矩，克服摩擦力矩和流体阻力之后叶轮旋转，在力矩平衡后转速稳定，在一定条件下，其转速与流体流速成正比，由于叶轮有导磁性，它处于信号检测器的磁场中，叶轮的转运周期地切割磁力线。检测线圈中产生周期性的感应电势，即电脉冲信号，此信号经放大器放大整形后，形成一定幅度的连续矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累积流量。


三、产品特点

高精确度，一般可达±1%、±0.5%，高精度型可达±0.2%；

重复性好，短期重复性可达0.05%-0.5%，正是由于具有良好的重复性，极高的精确度，在贸易结算中是优先选用的流量计；

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

可获得很高的频率信号（3~4kHz），信号分辨力强；

范围度宽，中大口径可达1:20,小口径为1:10；

结构紧凑轻巧，安装维护方便，流通能力大；

专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型下型、混砂专用型等；

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

四、产品应用

涡轮流量计是一种高精度，高可靠性的体积流量计。广泛应用于石油、化工、冶金、轻纺、造纸、供水、供热、环保、食品、市政管理、水利建设、柴油、润滑油、重油等领域无杂质液体流量的测量。

五、技术参数

测量范围及工作压力
