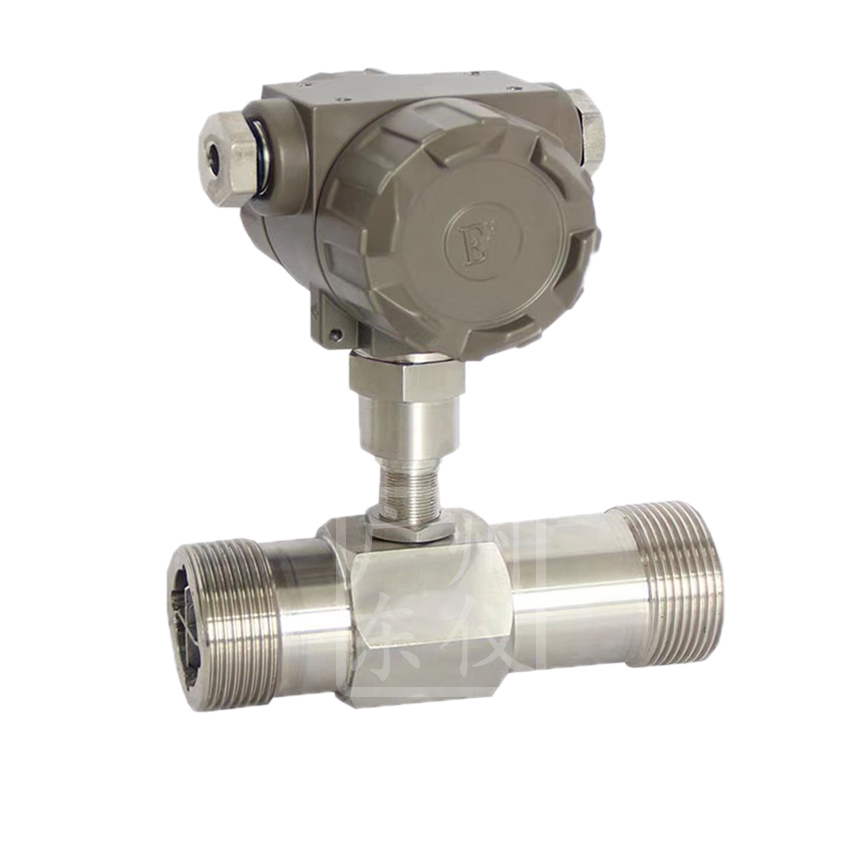

DWL电池供电涡轮流量计

产品时间:2021-06-11

简要描述:

电池供电涡轮流量计是一种高精度,高可靠性的体积流量计。广泛应用于石油、化工、冶金、轻纺、造纸、供水、供热、环保、食品、市政管理、水利建设、柴油、润滑油、重油等领域无杂质液体流量的测量。

详细介绍

一、产品概述


   DWL涡轮流量计是叶轮式流量(流速)计的主要品种,叶轮式流量计还有风速计、水表等。TUF 由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。转子的转速(或转数)可用机械、磁感应、光电方式检出并由读出装置进行显示和传送记录。据称美国早在 1886 年即发布过第一个TUF 专利,1914年的专利认为TUF 的流量与频率有关。美国的第一台 TUF 是在 1938 年开发的,它用于飞机上燃油的流量测量,只是直至二战后因喷气发动机和液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今,它已在石油、化工、科研、国防、计量各部门中获得广泛应用。流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最好的产品,而TUF又具有自己的特点,如结构简单、加工零部件少、重量轻、维修方便、流通能力大和可适应高参数等,是其他两类流量计是难以达到的。具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti、2Cr13 及刚玉Al 2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m 2/s的液体,对于运动粘度大于5×10-6m 2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。




二、工作原理


涡轮流量传感器结构简单,当被测流体流过传感器时,由于叶轮的叶轮与流身有一定的角度,在流体作用下,叶轮受力具有轮动力矩,克服摩擦力矩和流体阻力之后叶轮旋转,在力矩平衡后转速稳定,在一定条件下,其转速与流体流速成正比,由于叶轮有导磁性,它处于信号检测器的磁场中,叶轮的转运周期地切割磁力线。检测线圈中产生周期性的感应电势,即电脉冲信号,此信号经放大器放大整形后,形成一定幅度的连续矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累积流量。


三、产品特点


高精确度,一般可达±1%、±0.5%,高精度型可达±0.2%;

重复性好,短期重复性可达0.05%-0.5%,正是由于具有良好的重复性,极高的精确度,在贸易结算中是优先选用的流量计;

输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

可获得很高的频率信号(3~4kHz),信号分辨力强;

范围度宽,中大口径可达1:20,小口径为1:10;

结构紧凑轻巧,安装维护方便,流通能力大;

专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型下型、混砂专用型等;

可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。



四、产品应用


涡轮流量计是一种高精度,高可靠性的体积流量计。广泛应用于石油、化工、冶金、轻纺、造纸、供水、供热、环保、食品、市政管理、水利建设、柴油、润滑油、重油等领域无杂质液体流量的测量。



五、技术参数


执行标准

涡轮流量计(JJG1037-2008)

口径(mm)及连接方式

4、6、10、15、20、25、32、40可选螺纹连接

15、20、25、32、40、50、65、80、100、125、150、200可选法兰连接

精度等级

±1%、±0.5%±0.2%

量程比

1:10  1:15  1:20

传感器材质

304不锈钢、316(L)不锈钢等

介质温度

常温型(-20℃~+80℃)、高温型(-20℃~150℃)

环境温度

-20℃~+55℃

环境湿度

5%90%

信号输出

三线制电压脉冲信号,二线制4~20mA信号

通讯输出

RS485通讯、HART协议等

显示方式

液晶显示瞬时流量和累积流量

工作电源

A、外电源  +24V DC 15%,波纹<土5%,适用千4~20mA输出、脉冲输出、RS485

B、内电源 13.0V 10AH锂电池(只能现场显示)

接线方式

基本型自带三芯线缆、端子接线等

防爆等级

Ex allCT4或Exd BT6

防护等级

lP65或更高(可定制)



测量范围及工作压力

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规连接方式耐压等级

DN4

0.040.25

0.040.4

螺纹连接(6.3MPa

DN6

0.10.6

0.060.6

螺纹连接(6.3MPa

DN10

0.21.2

0.151.5

螺纹连接(6.3MPa

DN15

0.66

0.48

螺纹连接(6.3MPa

法兰连接(2.5MPa

DN20

0.88

0.459

螺纹连接(6.3MPa

法兰连接(2.5MPa

DN25

110

0.510

螺纹连接(6.3MPa

法兰连接(2.5MPa

DN32

1.515

0.815

螺纹连接(6.3MPa

法兰连接(2.5MPa

DN40

220

120

螺纹连接(6.3MPa

法兰连接(2.5MPa

DN50

440

240

法兰连接(2.5MPa

DN65

770

470

法兰连接(2.5MPa

DN80

10100

5100

法兰连接(2.5MPa

DN100

20200

10200

法兰连接(1.6MPa

DN125

25250

13250

法兰连接(1.6MPa

DN150

30300

15300

法兰连接(1.6MPa

DN200

80800

40800

法兰连接(1.6MPa
