一入二出信号隔离器

一、产品概述

一入二出系列信号隔离器：一路电流信号输入，经过变换输出隔离的双路电流信号，实现了输入、输出、电源之间的三端隔离。

     本产品响应快、功耗低、温度特性好可与各类仪表及DCS、PLC等设备配套使用，在石油、化工、制造、电力、冶金、工业装备等行业的重大工程中有着广泛应用。


二、技术参数

输入阻抗：电压型≥100KΩ，电流≤100Ω
负载能力:电流型负载电阻≤500Ω，电压型负载电流＜5mA
精度：0.1%F.S
温度漂移系数：0.005%F.S/℃
环境温度：-20℃～+60℃
空气湿度：10%～90%RH无凝露
绝缘电阻：输入与输出间、输入输出与电源间≥100MΩ（500V DC）
隔离强度：输入与输出间、输入输出与电源间≥1500V AC/min
配电电源：DC 24V±10%
响应时间：<10ms
消耗功率：＜1W
电磁兼容：EMC符合IEC61000-4
PWR：电源指示灯（绿色）。仪表通电时长亮。

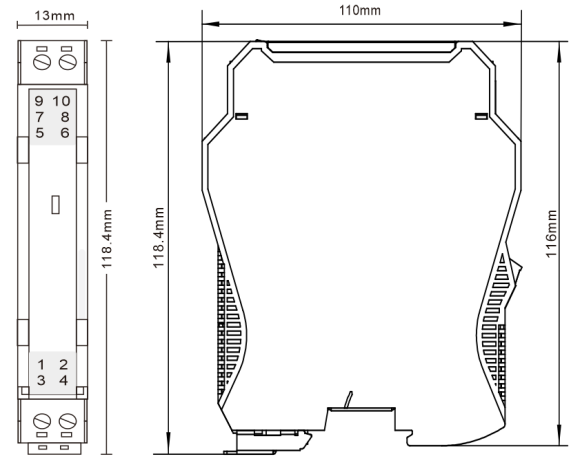

三、外形尺寸

宽×高×厚(110×116×13)mm

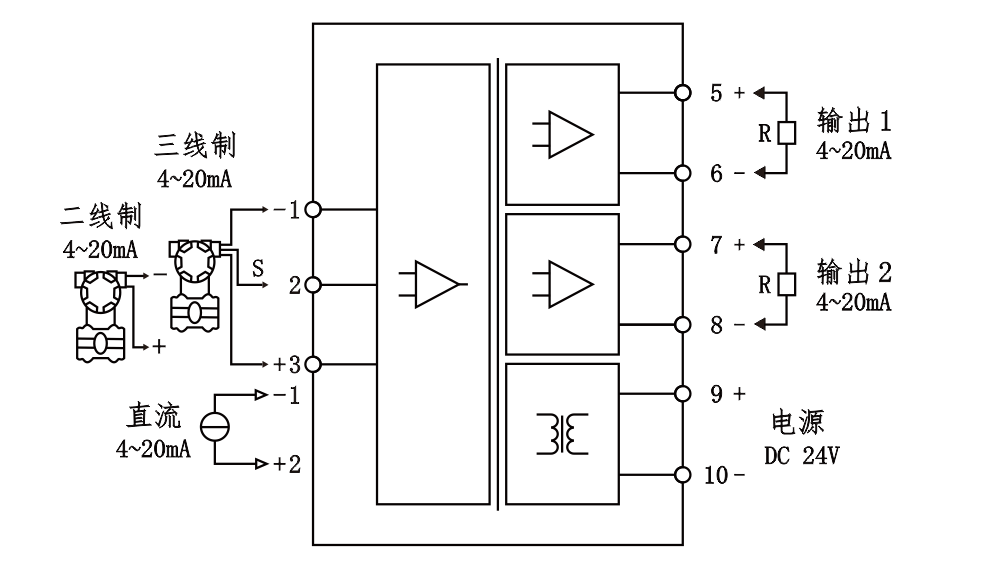

四、接线图
