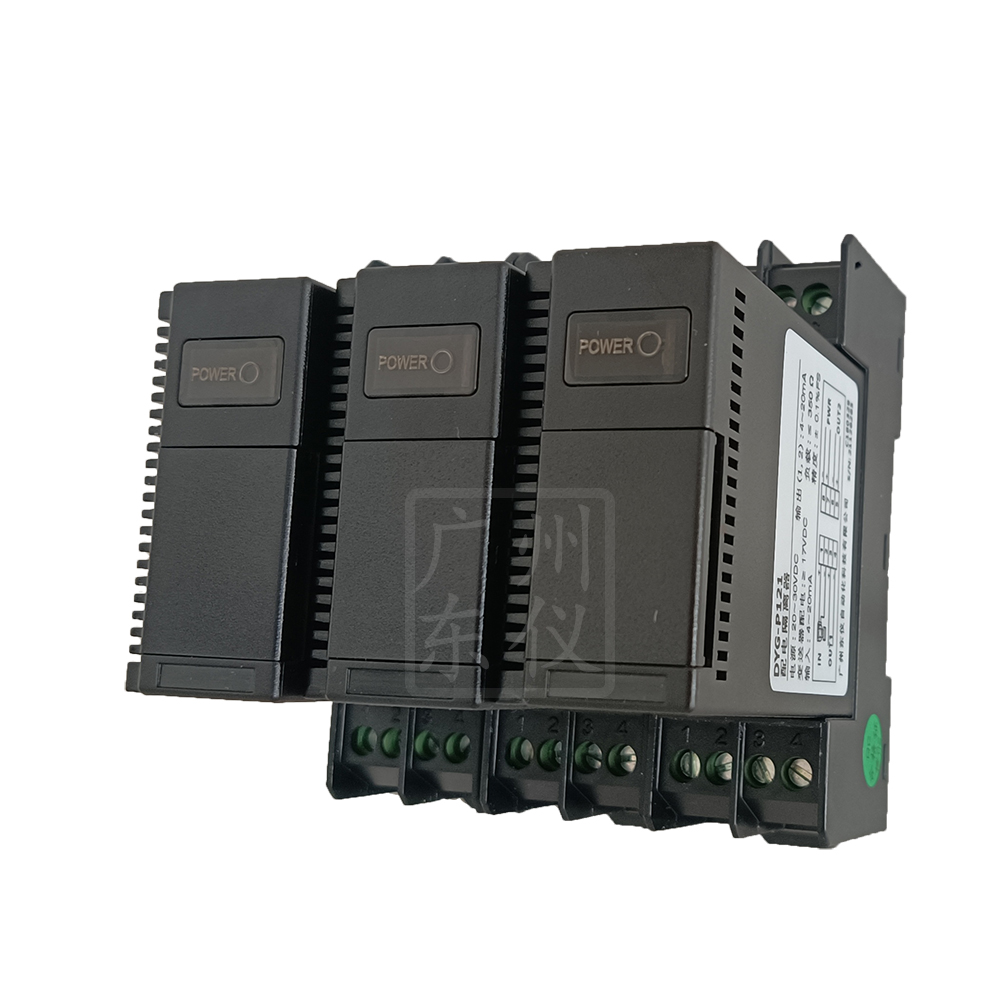

DYG-G一入二出隔离器

产品时间:2021-07-15

简要描述:

DYG-G一入二出隔离器适用于DCS PLC等控制系统或其它单元组合仪表应用。用于直流电流或电压信号隔离传送,信号隔离器能有效消除地回流,解决工业现场干扰及信号转换传输及匹配问题。

详细介绍

一、产品概述


一入二出隔离器将现场各种设备的直流电流或电压信号经过隔离传送,转换成所需的直流电流或电压信号给控制系统或其它单元组合仪表,信号隔离能有效消除地回流,解决工业现场干扰及信号转换传输及匹配问题。一入二出的直流信号输入隔离器。一路输入,两路通道隔离输出。该隔离器采用独立的直流电源供电方式, 供电电源 -输入 - 输出之间隔离。表头与底座互为拔插结构,接线端子布置在底座的两端,接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。


二、产品特点


●一入二出直流信号隔离器。

● 直流信号输入,直流信号输出。

● 输入-输出-电源之间隔离。

● 模块化电路, 小体积, 低功耗。

● 表头与底座互为拔插结构,可带电拔插。

● 标准的35mmDIN导轨卡式安装。



三、产品应用


适用于DCS/PLC等控制系统或其它单元组合仪表应用。用于直流电流或电压信号隔离传送,信号隔离器能有效消除地回流,解决工业现场干扰及信号转换传输及匹配问题。



四、技术参数


综合参数

测量精度

±0.1%

温度漂移

±0.015% / ℃

响应时间

<10ms

稳定时间

<3ms

隔离能力

输入-输出-电源之间 2.5KV,1min,50Hz

绝缘电阻

输入-输出-电源之间 ≥100MΩ/500VDC

环境温度

-20℃~+60℃

环境湿度

5%~90%RH(无冷疑)

外形尺寸

厚25×高80×长80(mm)

工作电源

工作电压

20~30VDC

电流消耗

<45mA(24VDC供电, 20mA输出时)

功率损耗

<1W(24VDC供电, 20mA输出时)

电源指示

工作时,LED电源指示灯亮

输入参数

输入信号

4~20mA、1~5V或其它电压电流

输入阻抗

电流输入时 24Ω;电压输入时:≥500KΩ

输出参数

输出电流

隔离输出4~20mA或其它电流

输出电压

隔离输出1~5V或其它指定电压

电流负载

电流4~20mA输出时, ≤350Ω(出厂默认)

电压负载

电压1~5V输出时,≥10KΩ

输出纹波

<10mV p-p
